[MySQL] Workbench에서 ERD 생성하기





먼저, Workbench를 실행한다.



1. 상단 메뉴 탭에서 Database > Reserve Engineer를 선택한다.



2. Hostname, port, username을 입력하고 다음으로 이동한다.

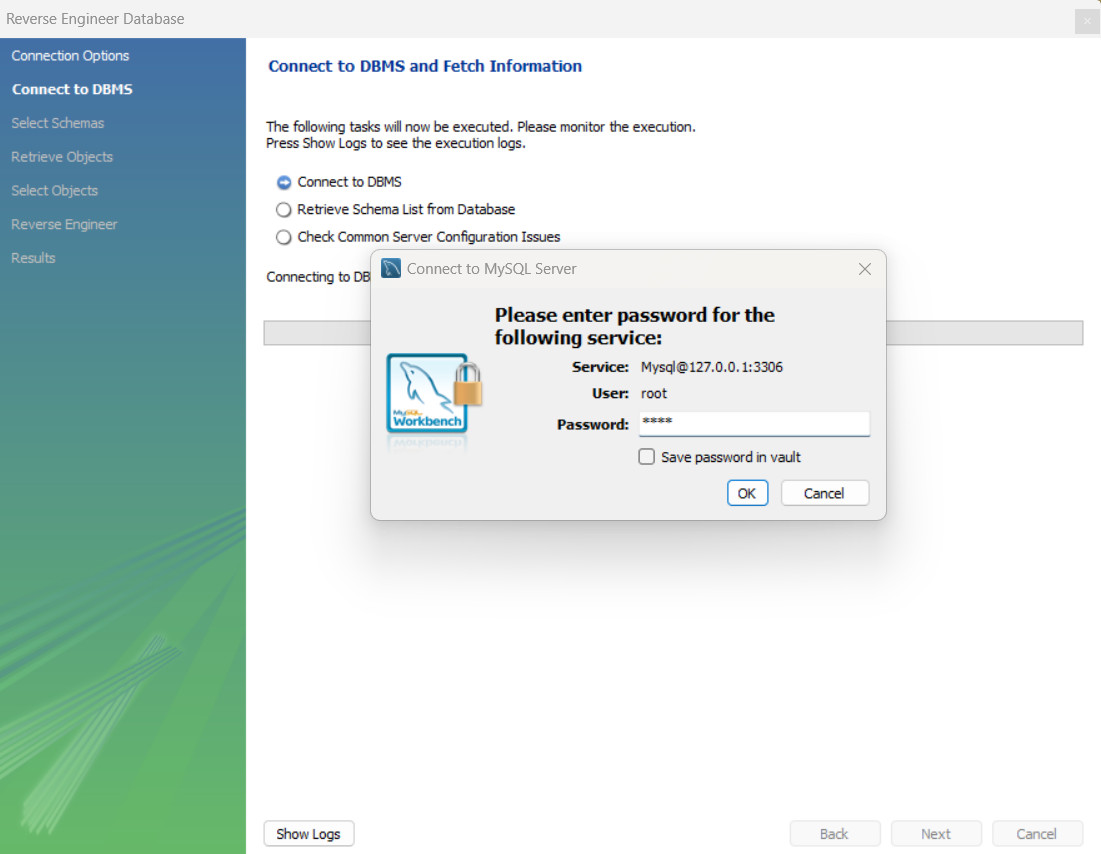

3. Password를 입력하고 OK 버튼을 누른 후 다음으로 이동한다.



4.  ERD로 추출할 DB를 선택하고 다음으로 이동한다.



5. "Retrieval Completed Successfully Finished." 문구 출력 시 다음으로 이동한다.



6. Show Filter 버튼으로 제외할 테이블을 선택한다. (왼쪽이 선택, 오른쪽이 제외이다.)



7. 다음으로 이동한다.



8. Finished!

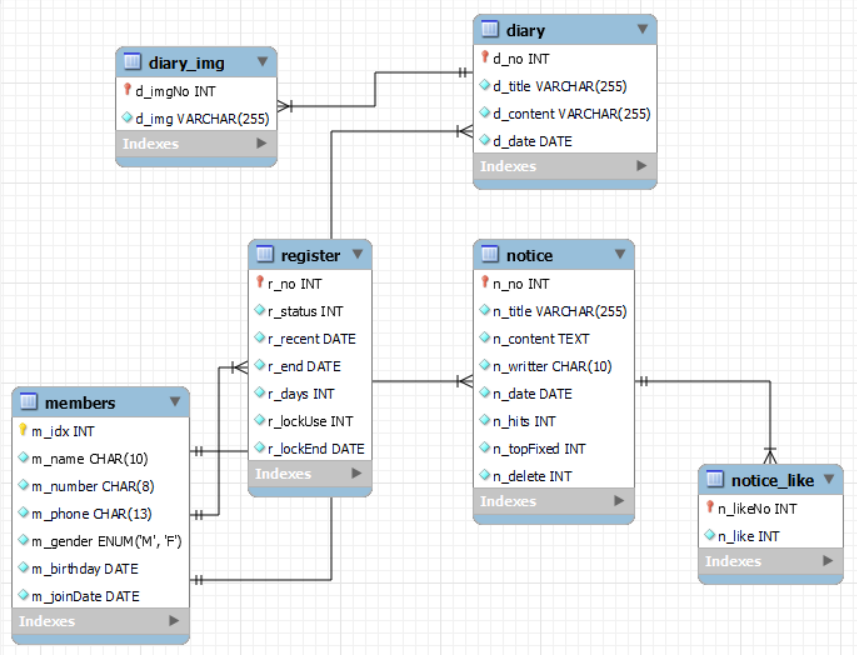

9. ERD 완성 및 배치하기



TIP! ctrl+s 단축키를 통해 ERD를 mwb 확장자로 저장할 수 있다.
